击凸后还能再覆膜吗？包装印刷特殊场景解析

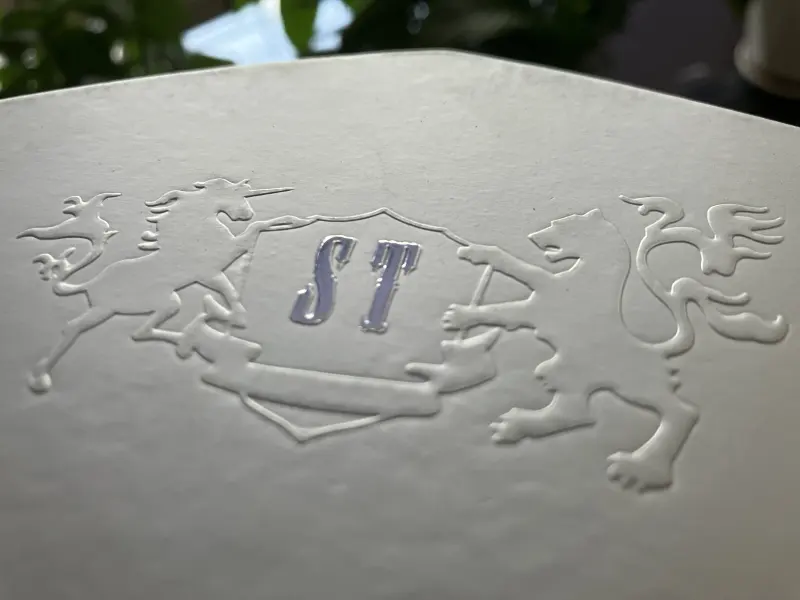

1. 击凸与覆膜的常规工艺逻辑

1.1 为什么常规顺序是先覆膜再击凸

在包装印刷中，击凸是通过模具对纸张施加压力，使表面形成凹凸立体效果；覆膜则是覆盖一层透明薄膜以保护印刷品并提升质感。若先击凸再覆膜，覆膜时的热压可能使已凸起的部位受力过大，导致纸张破裂或膜面不平整。因此，常规做法是先覆膜再击凸，让膜层成为缓冲层，既保护纸张又增强立体感。

1.2 特殊情况：什么时候不得不“先击凸后覆膜”

尽管先击凸后覆膜存在一定风险，但在实际生产中，遇到以下特殊设计需求时，印刷厂不得不采取这种工艺顺序：

1. 烫金与击凸的组合工艺：当设计需要“烫金+击凸”的浮雕效果时，必须严格遵循“先压凸、后烫金”的原则。如果先烫金再击凸，凸起的压力会把已经附着在纸张表面的金色电化铝挤裂，导致断线或缺墨。为了保护这层脆弱的烫金层，后续只能采用覆膜工艺来进行整体防护。

2. 局部UV与击凸的叠加：若设计要求在击凸的立体图案上叠加局部UV（形成“先击凸后局部过油”的效果），必须先完成击凸定型，才能在凸起的表面精准涂布UV油。为了增强整体耐磨性，后续可能需要配合覆膜工艺。

3. 大面积连续图案的压力测试：当包装表面有大面积花卉等连续图案需要击凸时，如果先覆膜，覆膜后的纸张变厚且变脆，大面积击凸极易把膜和纸一起压破。因此，只能先在裸纸上进行击凸，测试压力确保纸张不破后，再进行后续的覆膜保护。

2. 材质选择：决定工艺成败的关键

2.1 适合击凸+覆膜的纸张

纤维长、韧性高的纸张是首选。例如，含25%以上棉浆的特种纸，其耐印力比短纤维纸张高30%以上，能承受击凸时的压力冲击；350g以上的铜版纸或白卡纸，厚度足以支撑1.2mm以内的击凸高度，覆膜后不易变形。再生纸因纤维结构松散，击凸时易出现边缘破裂，不建议用于此组合工艺。

2.2 覆膜类型的选择

光膜能提升色彩饱和度，但反光较强，可能弱化击凸的立体感；哑膜则通过柔和质感凸显凹凸层次，尤其适合高端包装。若追求极致触感，可选择触感膜（如丝绒膜），其表面细腻的微颗粒能与击凸纹理形成双重触觉体验，但需注意触感膜的附着力较弱，需提前测试与纸张的贴合度。

3. 工艺参数：细节决定成品效果

3.1 击凸高度的控制

击凸深度直接影响覆膜后的平整度。常规击凸高度为0.01-0.025cm（即0.1-0.25mm），若需更强立体感，可通过“湿纸击凸”工艺（在纸张微湿状态下压印）提升18%的深度，但需严格控制湿度，避免纸张受潮后覆膜起泡。对于多层击凸（如版刻凸），建议采用激光雕刻版，确保层次清晰且边缘锐利，减少覆膜时的应力集中。

3.2 覆膜温度与压力

先击凸再覆膜时，覆膜温度需比常规降低10-15℃，压力减少20%，以避免高温高压导致凸起部位塌陷。例如，常规覆膜温度为120℃，先击凸的订单可降至105℃，同时延长冷却时间，让膜层与纸张充分贴合。局部UV上光可作为替代方案：在击凸区域直接涂布UV油，既保留立体感，又避免覆膜的物理压力风险。

4. 常见问题与解决方案

4.1 覆膜后击凸处出现白边

原因：击凸边缘应力集中，导致膜层与纸张分离。解决方案：在击凸模具边缘设计30°-45°斜边（而非直角），减少应力；或在击凸前对纸张进行预压处理，使纤维提前适应形变。

4.2 击凸后覆膜起泡

原因：击凸时纸张内部产生微小气泡，覆膜时受热膨胀。解决方案：击凸后静置24小时，让纸张应力释放；覆膜前用除静电装置处理表面，避免灰尘影响贴合度。

4.3 立体感被覆膜削弱

原因：膜层过厚或光膜反光掩盖了凹凸细节。解决方案：选用厚度≤0.02mm的薄哑膜，或在击凸区域做局部UV（厚度0.03-0.05mm），通过光泽对比强化立体感。

5.  东达印刷厂定制服务

5.1 严苛打样测试，保障成品品质

针对“先击凸再覆膜”等复杂工艺订单，东达印刷厂提供严谨的打样测试服务。我们会根据客户选定的纸张，精准调试击凸高度与覆膜温度，确保工艺完美匹配。在过往的高端礼盒定制中，我们凭借对工艺参数的精准把控，有效解决了纸张裂纹崩裂问题，大幅提升了包装的立体感与成品率，让设计效果完美落地。

5.2 多元工艺组合，赋能品牌包装

击凸与覆膜并非唯一选择，东达印刷厂能为您提供更多元的工艺组合方案。我们支持“覆膜+压纹”工艺：先整体覆哑膜，再用压纹辊压制布纹或皮纹，成本低于击凸，但能实现极佳的触觉效果；也可做“击凸+局部UV”，在凸起区域涂布磨砂UV，形成“哑光底色+立体亮面”的对比。东达将根据您的品牌调性与预算，提供多种定制化的包装陈列解决方案。
